Kleine sensor, groot effect: CO2 meting met de "Wuerfeli".
15-2-2024
Vertaling: machinaal vertaald
Blauw, groen, geel, rood - dat zijn de vier kleuren van het "Wuerfeli" stoplicht. Het meet het CO2-gehalte van de lucht en motiveert me met succes om te ventileren.
Sinds het coronavirus is het aantal apparaten dat het CO2-gehalte in de binnenlucht weergeeft enorm toegenomen. Onlangs heb ik hier in het magazine een kleine selectie laten zien.
Niet in mijn selectie op dat moment, maar nog steeds erg interessant is de "Wuerfeli". In principe werkt het op precies dezelfde manier als veel andere apparaten. Een sensor meet het CO2-gehalte in de kamerlucht. Afhankelijk van de gemeten waarde gaat er een diode branden die aangeeft dat alles in orde is of dat het tijd is om de kamer te luchten.

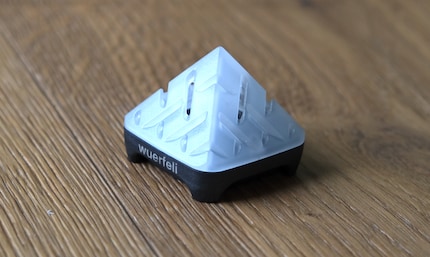

In de "Wuerfeli" zit een sensor van Sensirion. Om precies te zijn: de SCD40. Volgens Sensirion is dit "de kleinste CO2-sensor ter wereld". Daarom is de "Wuerfeli" bijzonder klein. Eén zijde van de vierkante basis van de piramide meet iets meer dan drie centimeter en hij is in totaal 2,75 centimeter hoog. De oude Egyptenaren zouden dol zijn geweest op deze vorm. Kubus, piramide ...? Als je nu geometrisch in de war bent, maak je geen zorgen, ik denk er net zo over.
Zoals Laurin Schwitter, directeur van QE GmbH uit Landquart, het bedrijf achter de sensor, me uitlegt, was de projectnaam voor het product "Würfeli", afgeleid van de kubusvormige vorm van de SCD40 chip van Sensirion. Later werd de behuizing ontworpen, die helemaal niet meer kubusvormig was. Maar de naam bleef hangen.
Terwijl ik denk aan een oude piramide in Egypte, dachten de productontwerpers eerder aan het Louvre. "Het licht 's nachts ook zo mooi op," zegt Laurin.
Bron: Martin Jungfer
Hoe de "Wuerfeli" werkt

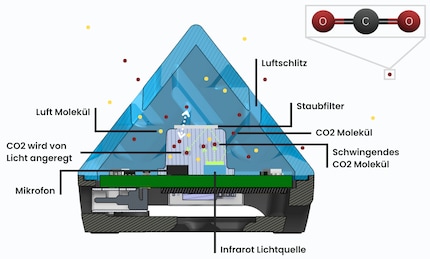

Maar nog belangrijker dan de vorm is de functie. De SCD40 chip in de piramide meet elke vijf seconden het aantal CO2-deeltjes in de lucht. Hij zit op een kleine printplaat die een LED aanstuurt. Deze illustratie laat precies zien hoe dit fysiek werkt.

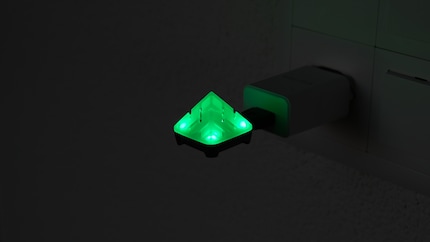

Het resultaat van de meting zijn dan de verschillende kleuren waarin de "Wuerfeli" oplicht:
- Blauw bij 400 tot 550 ppm
- Groen bij 550 tot 1000 ppm
- Oranje bij 1000 tot 1600 ppm
- Rood bij 1600 ppm of meer
Andere fabrikanten gebruiken ook groen, oranje en rood. Blauw is een "Wuerfeli"-specifieke uitbreiding van de kleurenschaal naar beneden. Het is een praktisch hulpmiddel om te bepalen hoe lang een ruimte geventileerd moet worden. De maximale waarde van 550 ppm voor de blauwe gloed ligt namelijk dicht bij de waarde van de buitenlucht. Dus als de piramide blauw oplicht, is er voldoende ventilatie, kan het raam dicht en blijft er meer warmte in de kamer.
Bron: Martin Jungfer
En er is nog iets wat de "Wuerfeli" bijzonder maakt: het licht pulseert. Of, zoals de uitvinders het noemen: Het ademt. Dit geeft aan wanneer er veel lucht wordt uitgewisseld. Net als wanneer er een luchtstroom is. De LED in de kleine piramide pulseert dan met korte tussenpozen. En verandert van rood naar oranje, naar groen en naar blauw. Het pulseren helpt om effectief te ventileren. Een gekanteld raam is veel minder effectief dan veel open ramen tegelijk. Idealiter kun je bij het ventileren zelfs een beetje tocht creëren om de verandering te versnellen. Waar veel "oude" lucht naar buiten kan, kan veel nieuwe, frisse lucht naar binnen. Je kunt meer informatie lezen over het fysische principe van ventilatie op deze pagina van "Wuerfeli".
Tijdens het testen van de "Wuerfeli" heb ik ervoor gezorgd dat ik meerdere ramen tegelijk openzette om de pulsatie te bereiken. Een leuk neveneffect: ik hoefde de ramen minder lang open te laten staan. De kamer koelde minder af. Alleen de lucht werd ververst, de muren en meubels koelden niet af.
Geen getallen nodig
Andere meetapparaten die ik al heb getest, gaven me meestal ook een absolute CO2-waarde. In het begin was ik bang dat ik dit met de "Wuerfeli" zou missen. Maar dat gebeurde niet. De kleurenschaal is helemaal voldoende. Ik weet dat de kleuren rood of oranje de tijd aangeven om te ventileren. Of het CO2-gehalte in de kamerlucht nu 1550 of 1709 ppm is, verandert niets aan mijn gedrag.
Of zoals "Wuerfeli" co-creator Laurin uitlegt:
Het is te ingewikkeld. Getallen lezen, dan interpreteren, dan handelen. Kleuren zijn emotioneel, eenvoudig.
Dit is ook aangetoond in verschillende onderzoeken in openbare gebouwen. Vergeleken met ruimtes met numerieke displays was ventilatie effectiever in ruimtes met een kleurcode sensor. Of het nu gaat om scholen, ziekenhuizen of kantoren, waar al veel "Wuerfeli" zijn.
Het concept van eenvoud van de "Wuerfeli" makers houdt ook in dat er geen app wordt gebruikt. Technisch is het mogelijk om de gegevens te loggen en in de testfase voor de officiële verkoopintroductie werden de gegevens ook vastgelegd om het kleurenconcept te valideren, legt Laurin uit. Uiteindelijk zijn de gegevens en de curves die gegenereerd kunnen worden slechts kort spannend en vermakelijk. Dit wordt bevestigd als ik nadenk over mijn eigen gebruiksgedrag: mijn Netatmo app, die ik kort na het installeren van een paar apparaten meerdere keren per dag opriep, is nu behoorlijk oninteressant.
De juiste plaats voor de "Wuerfeli"

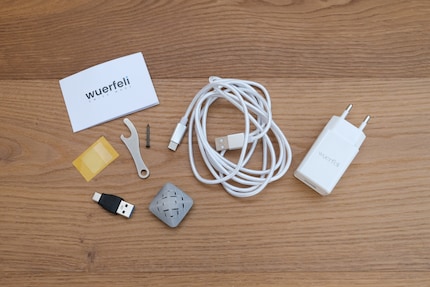

In principe moet de sensor een vaste plaats in je huis hebben. Hij moet op een plek staan waar je hem altijd in de gaten kunt houden, maar idealiter niet vlak naast een raam of de verwarming. De "Wuerfeli" wordt gevoed door een twee meter lange witte kabel. Deze leidt naar de meegeleverde USB-voeding voor het stopcontact. Je kunt de sensor met zelfklevende stickers op een plank bevestigen of met een spijker aan de muur bevestigen.
Bron: Martin Jungfer
Je hoeft je geen zorgen te maken dat dit ding je filmavondje verpest omdat het overgemotiveerd in het rond schijnt. Er zit een helderheidssensor in. Als het donker is in de kamer, wordt de LED gedimd. En 's nachts, bij volledige duisternis, schakelt het licht zelfs helemaal uit. Dit betekent dat de "Wuerfeli" zelfs een optie is voor de slaapkamer.

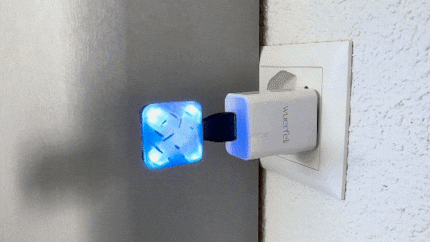

Als je niet van de kabel houdt en de gadget bijvoorbeeld liever permanent in het stopcontact hebt? Dan raad ik de versie met een directe aansluiting aan. Hierbij krijg je een USB-A naar USB-C adapter en kun je de "Wuerfeli" zonder kabel aansluiten op de voeding. Theoretisch kun je hem ook aansluiten op een powerbank en hem elke dag ergens anders neerzetten of meenemen naar kantoor.
Bron: Martin Jungfer
Waardecreatie gebeurt in Zwitserland
Ik heb al gezegd dat de sensor van een Zwitsers bedrijf komt. Wat ik nog indrukwekkender vind, is dat de hele "Wuerfeli" Zwitsersheid ademt. De Sensirion sensor komt van Stäfa, de printplaat van Bubikon, de behuizing van Ruswil en de stoffen zak van Kriens. Alleen de stekker en het snoer komen uit China. De laatste bevat in ieder geval gerecycled plastic. En voor elke verkochte "Wuerfeli" doneert het bedrijf een frank aan projecten die plastic afval inzamelen.
Naast de Made-in-Switzerland benadering kan de "Wuerfeli" lang gebruikt worden. De fabrikant noemt een levensduur van tien jaar. "Speciale onderhoudsalgoritmen" zijn ontworpen om ervoor te zorgen dat de meting ook op de lange termijn nauwkeurig blijft. Het is eenvoudig om te controleren of dit klopt: Buiten in de frisse lucht moet het onderdeel blauw opgloeien. Als er iets mis is, kun je het ook opsturen naar de fabrikant voor een gratis controle en kalibratie.
Conclusie
Eerst sceptisch, uiteindelijk gelukkig
100 frank uitgeven aan een CO2-sensor die minder kan dan bijvoorbeeld de Aranet 4? Voor mijn test was ik sceptisch of dit een goede investering was. Mijn mening veranderde tijdens het testen. De vier kleuren van de «Wuerfeli» zijn genoeg om me te motiveren regelmatig te gaan hardlopen. Ik mis geen app of andere gelogde gegevens. Ik begrijp nu dat de «Wuerfeli» met succes voor frisse lucht zorgt, vooral in klaslokalen. Het enige wat ik een beetje lastig vond, was het vinden van een geschikte plek voor de sensor. Ik ben gewoon geen fan van zichtbare kabels. Daarom heb ik uiteindelijk gekozen voor de versie met directe aansluiting. Die doet nu plichtsgetrouw zijn werk op een stopcontact naast een ladekast.
Pro
- Eenvoudig en makkelijk te begrijpen kleurenconcept
- Geen smartphone, geen WLAN en geen app nodig
- Lange levensduur en goede service van de fabrikant indien nodig
Contra
- Geen gegevensregistratie en evaluatie mogelijk
