Je bureauopstellingen, deel 8: Jonathans pc is verborgen in een tafelblad

Er is heel wat expertise en tijd nodig om een computer om te bouwen tot een tafelblad. Jonathan leerde als tiener van zijn opa over elektronica en timmeren. Hoewel dit de basis legde voor zijn grote bouwproject, was het bij lange na niet genoeg.

Jonathan is een gediplomeerd zakenman en groepsfitnessinstructeur. Zijn vrije tijd besteedt hij aan werken. Zijn bureau-inrichting kostte hem meer dan 100 uur werk, maar hij heeft er veel van geleerd. Hij ontwierp, plande en assembleerde het project vanaf nul.

Kast gemaakt van eikenhout en aluminium

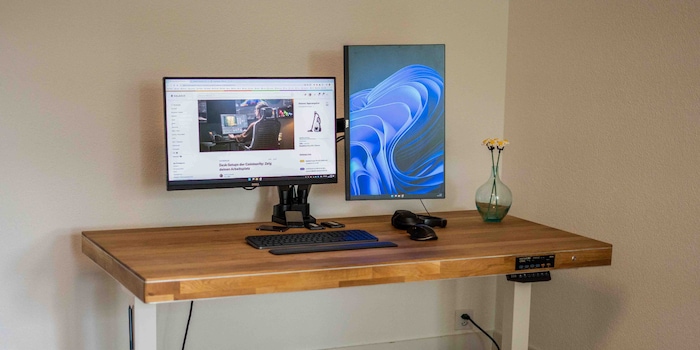

Jonathan bouwde de computeronderdelen in een holte onder het zichtbare tafelblad. Een bureauopstelling kan bijna niet schoner. De enige aanwijzing dat hier elektronica verborgen is, is de stroomkabel.

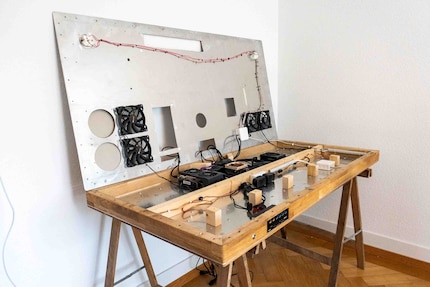

Jonathan heeft de tafel als een sandwich in elkaar gezet. Het blad heeft een afwerking van eiken latten die van onderen aan elkaar zijn geschroefd. Daaronder zit een van de twee aluminium platen, elk drie millimeter dik. Dan komt er een frame en een dwarsbalk van massief vierkant hout.

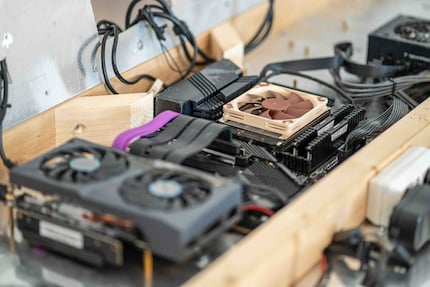

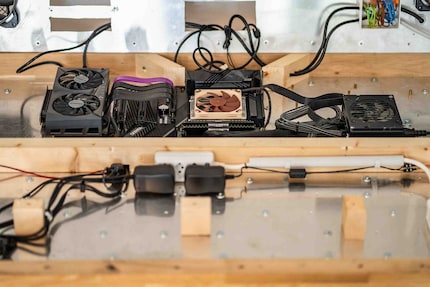

Alle PC-componenten worden met afstandhouders direct op de aluminium plaat gemonteerd. Dit geldt ook voor het moederbord, de voeding, de GPU en de ventilator. Het aluminium is niet alleen voor het uiterlijk, maar ook om de componenten gemakkelijker te kunnen bevestigen. Het geleidt warmte ook beter dan hout.

Hoe Jonathan op het idee komt

Een paar jaar geleden kwam Jonathan een video tegen van de Youtuber DIY Perks. Hij was gefascineerd door het idee om een krachtige pc te integreren in een tafelblad. Toch denkt hij op dit moment nog niet verder na over zijn eigen project.

Jonathan's apparaat op dat moment is een Surface Pro 4 (2017). Dat is genoeg voor zijn kantoorwerk. Hij heeft thuis ook geen aparte kantoorkamer om veel technologie in onder te brengen. Toch staat een krachtige machine op zijn verlanglijstje. Hij had dus een oplossing op maat nodig, waardoor het DIY Perks project weer in zijn gedachten kwam.

En dus ook enkele vragen: Hoe groot moet de tafel zijn? Hoe monteert hij de pc-componenten zodat hij ze gemakkelijk kan verwisselen? Hoe moeten de voeding en ventilatie werken?

Het bureau en de PC opstellen

Het werkblad bestaat uit verschillende eiken latten. Hierdoor kan Jonathan het oppervlak schuren en oliën als dat nodig is.

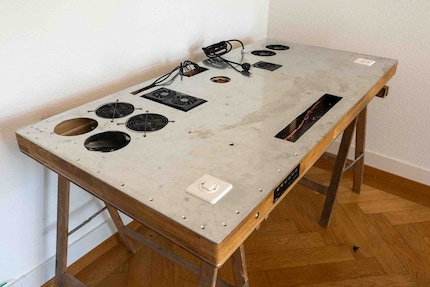

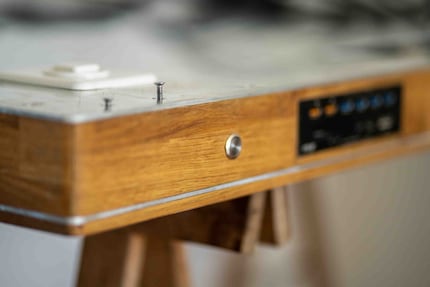

De pc zelf is ondersteboven gemonteerd, omdat de openingen aan de onderkant zitten. Alle bevestigingen op de aluminium plaat zijn voorgeboord. Hierdoor kan Jonathan de pc-onderdelen, randapparatuur en kabels op de juiste plek bevestigen. Dankzij de interne schroefdraad zijn alle gaten geschikt voor metalen schroeven. Demontage is zonder problemen mogelijk.

De stroom loopt via een enkele kabel. Deze loopt vanaf de onderkant de holte in. In plaats van een insteekstrip is rechtsonder een standaard inbouwschakelaar geïnstalleerd. Van daaruit worden alle eindgebruikers van stroom voorzien via een verdeeldoos. Linksonder zit een 3-voudig stopcontact. Alles loopt eerst via de hoofdschakelaar, zodat de hele stroomvoorziening kan worden in- of uitgeschakeld.

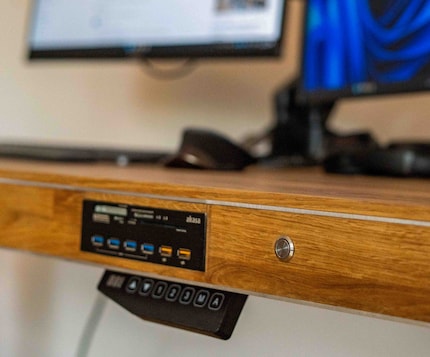

Jonathan heeft rechtsvoor een ronde schakelaar geïnstalleerd om de pc op te starten. Deze heeft dezelfde functies als de schakelaar aan de voorkant van een tower. Ernaast zit een multifunctioneel paneel met USB-poorten en sleuven voor verschillende kaarten. De opslagmedia heeft hij direct op het moederbord gemonteerd: drie SSD's, één voor het OS, twee als opslagmedia in een RAID 1 array.

Luchtstroom in een gesloten tafelblad

De lucht moet goed circuleren in een pc. Jonathan heeft goed nagedacht over de koeling van het gesloten tafelblad. De oplossing is vier 140 mm ventilatoren - twee aan elk uiteinde van het bureau. Ze genereren genoeg luchtstroom en zijn toch stil.

De lucht wordt links aangezogen, stroomt over de onderdelen en wordt rechts weer uitgeblazen. De ventilatoren zijn niet aangesloten op het moederbord, maar via twee voedingen om een constante luchtstroom te garanderen. Dit betekent dat de warmte kan blijven worden afgevoerd nadat de pc is uitgeschakeld. Na meer dan een jaar heeft zich praktisch geen stof opgehoopt.

Het enige nadeel van dit concept is dat de PC de luchtstroom niet naar wens kan regelen. De ventilatoren draaien altijd op dezelfde snelheid. Jonathan heeft dit bewust geaccepteerd

Conclusie en verbeteringen op de lange termijn

Jonathans ontwerp werkt al anderhalf jaar perfect. Toch zijn er nog diverse optimalisaties nodig. Het luik voor het moederbord is onhandig. In de toekomst zouden de aansluitingen direct vanaf de zijkant van de tafel toegankelijk moeten zijn in plaats van van onderaf via het luik. Dit maakt het makkelijker voor Jonathan om randapparatuur aan te sluiten.

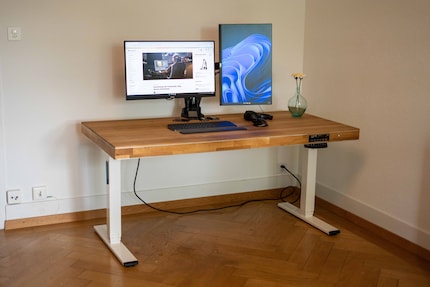

Het tafelblad staat op een in hoogte verstelbaar frame. Dit moet veranderen, want hij heeft het mechanisme tot nu toe te weinig gebruikt. Op de lange termijn zal het frame daarom worden vervangen door twee U-vormige poten van zwart gepoedercoat metaal. Dit maakt de algehele look harmonieuzer.

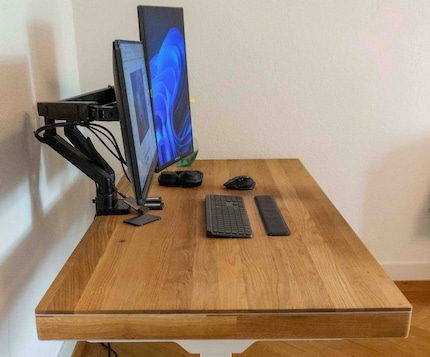

Met 80 × 160 centimeter is het bureau een beetje te groot naar Jonathans smaak. Er staan nooit meer dan een toetsenbord, muis en een paar voorwerpen op. Daarom wil hij het in beide richtingen inkorten.

Alle onderdelen van Jonathans pc-tafel

PC

• Voeding: Corsair SF600 (vanwege de beschikbare ruimte moest een SF-voeding worden gebruikt, maar die voldeed prima)
• Motherboard: Gigabyte MB Aorus Elite AX X570
• RAM: Corsair Vengeance LPX (2 x 32GB, 3200 MHz, DDR4-RAM, DIMM)
• CPU: AMD Ryzen 9 5900X (AM4, 3,7 Ghz)
• CPU-ventilator: Noctua NH-L9aAM4
• GPU: Gigabyte Nvidia GeForce RTX 3050 (8 GB)
• Ventilatoren: 4x be quiet! Pure Wings 2, 140mm
• Opslag: 2x WD Green SN350, 2 TB gespiegeld, 1x Intel 660p Retail voor C-schijf

• Schermen: DELL U2715h, DELL U2415

  Randapparatuur

• GPU-verlengkabel: Cooler Master PCI-E riser card
• Op knop: Mainboard Power Switch On-Off Switch
• Toetsenbord: Logitech MX Keys plus
• Muis: Logitech MX Master (een ouder model)
• Beeldbeugel: Icy Box IB-MS314-T (aanbevolen aankoop!)
• Voorkant Cardreader
• Bureaulijst: Contini ET225E
