Was welcher IP-Code bedeutet

Der IP-Code beziehungsweise die IP-Schutzart gibt an, wie gut ein elektronisches Produkt gegen das Eindringen fester Fremdkörper (Staub) und Süsswasser geschützt ist. Für die Codes ist die International Electrotechnical Commission (IEC) zuständig, die sie in der internationalen Norm IEC 60529 definiert.

Die IP-Codes werden jeweils mit «IP», was für Ingress Protection – also Schutz vor Eindringen – steht, und zwei Kennziffern angegeben. Daraus ergeben sich Angaben wie zum Beispiel IP68. Die erste Ziffer gibt auf einer Skala von 0 bis 6 an, wie gut Fremdkörper eindringen können. Von 0 für keinen Schutz bis 6 für staubdicht. Die zweite Ziffer gibt an, wie gut Wasser eindringen kann. Von 0 für keinen Schutz bis 9 für Schutz gegen allseitiges Strahlwasser mit hohem Druck und hoher Temperatur (Hochdruck- und Dampfstrahlreinigung). Wird anstelle einer dieser Ziffern der Buchstabe X aufgeführt (z. B. IPX8), bedeutet das, dass nicht genügend Daten gesammelt wurden, um eine Schutzstufe zuzuordnen. Dann ist der Schutz also unbekannt.

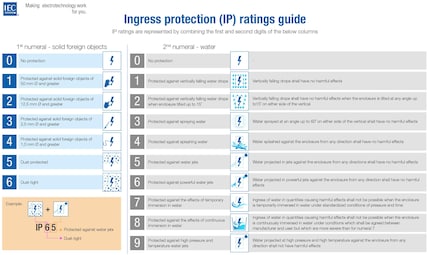

Einen Überblick zu sämtlichen Schutzarten gibt die folgende Grafik der IEC. Damit du die Ziffern nicht selber kombinieren und übersetzen musst, erkläre ich dir sämtliche Codes von IP00 bis IP69 einzeln in aufsteigender Reihenfolge.

IP-Schutzarten einzeln erklärt

IP00

Ein Produkt mit der Schutzart IP00 ist nicht gegen das Eindringen fester Fremdkörper und nicht gegen Flüssigkeiten geschützt.

IP01

Ein Produkt mit der Schutzart IP01 ist nicht gegen das Eindringen fester Fremdkörper, aber gegen senkrechtes Tropfwasser geschützt.

IP02

Ein Produkt mit der Schutzart IP02 ist nicht gegen das Eindringen fester Fremdkörper geschützt, es ist jedoch gegen senkrechtes Tropfwasser geschützt, wenn es um bis zu 15° aus seiner normalen Position geneigt wird.

IP03

Ein Produkt mit der Schutzart IP03 ist nicht gegen das Eindringen fester Fremdkörper geschützt, aber gegen direktes Sprühwasser aus einem Winkel bis zu 60° gegen die Senkrechte.

IP04

Ein Produkt mit der Schutzart IP04 ist nicht gegen das Eindringen fester Fremdkörper, aber gegen allseitiges Spritzwasser geschützt.

IP05

Ein Produkt mit der Schutzart IP05 ist nicht gegen das Eindringen fester Fremdkörper geschützt, es ist jedoch gegen allseitiges Strahlwasser aus einer Düse (6,3 Millimeter) geschützt.

IP06

Ein Produkt mit der Schutzart IP06 ist nicht gegen das Eindringen fester Fremdkörper geschützt, es ist jedoch gegen allseitiges starkes Strahlwasser aus einer Düse (12,5 Millimeter) geschützt.

IP07

Ein Produkt mit der Schutzart IP07 ist nicht gegen das Eindringen fester Fremdkörper geschützt, jedoch bietet es Schutz gegen zeitweiliges Untertauchen in Wasser unter genormten Druck- und Zeitbedingungen (z. B. 1 Meter Tiefe für maximal 30 Minuten bei einem Smartphone).

IP08

Ein Produkt mit der Schutzart IP08 ist nicht gegen das Eindringen fester Fremdkörper geschützt, jedoch bietet es Schutz gegen dauerndes Untertauchen in Wasser unter genormten Bedingungen, die strenger sind als etwa bei IP07 (standardmässig 1 Meter Tiefe).

IP09

Ein Produkt mit der Schutzart IP09 ist nicht gegen das Eindringen fester Fremdkörper, aber gegen allseitiges Strahlwasser mit hohem Druck und hoher Temperatur geschützt (Hochdruck- und Dampfstrahlreinigung).

IP10

Ein Produkt mit der Schutzart IP10 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 50 Millimeter oder mehr geschützt, jedoch nicht gegen Flüssigkeiten.

IP11

Ein Produkt mit der Schutzart IP11 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 50 Millimeter oder mehr geschützt. Es ist ausserdem gegen senkrechtes Tropfwasser geschützt.

IP12

Ein Produkt mit der Schutzart IP12 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 50 Millimeter oder mehr geschützt. Es ist ausserdem gegen senkrechtes Tropfwasser geschützt, wenn es bis zu 15° aus seiner Normalposition geneigt wird.

IP13

Ein Produkt mit der Schutzart IP13 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 50 Millimeter oder mehr geschützt. Es ist ausserdem gegen direktes Sprühwasser aus einem Winkel bis zu 60° gegen die Senkrechte geschützt.

IP14

Ein Produkt mit der Schutzart IP14 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 50 Millimeter oder mehr geschützt. Es ist ausserdem gegen allseitiges Spritzwasser geschützt.

IP15

Ein Produkt mit der Schutzart IP15 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 50 Millimeter oder mehr geschützt. Es ist ausserdem gegen allseitiges Strahlwasser aus einer Düse (6,3 Millimeter) geschützt.

IP16

Ein Produkt mit der Schutzart IP16 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 50 Millimeter oder mehr geschützt. Es ist ausserdem gegen allseitiges starkes Strahlwasser aus einer Düse (12,5 Millimeter) geschützt.

IP17

Ein Produkt mit der Schutzart IP17 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 50 Millimeter oder mehr geschützt. Ausserdem bietet es Schutz gegen zeitweiliges Untertauchen in Wasser unter genormten Druck- und Zeitbedingungen (z. B. 1 Meter Tiefe für maximal 30 Minuten bei einem Smartphone).

IP18

Ein Produkt mit der Schutzart IP18 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 50 Millimeter oder mehr geschützt. Ausserdem bietet es Schutz gegen dauerndes Untertauchen in Wasser unter genormten Bedingungen, die strenger sind als etwa bei IP17 (standardmässig 1 Meter Tiefe).

IP19

Ein Produkt mit der Schutzart IP19 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 50 Millimeter oder mehr geschützt. Es ist ausserdem gegen allseitiges Strahlwasser mit hohem Druck und hoher Temperatur geschützt (Hochdruck- und Dampfstrahlreinigung).

IP20

Ein Produkt mit der Schutzart IP20 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 12,5 Millimeter oder mehr geschützt, jedoch nicht gegen Flüssigkeiten.

IP21

Ein Produkt mit der Schutzart IP21 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 12,5 Millimeter oder mehr geschützt. Es ist ausserdem gegen senkrechtes Tropfwasser geschützt.

IP22

Ein Produkt mit der Schutzart IP22 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 12,5 Millimeter oder mehr geschützt. Es ist ausserdem gegen senkrechtes Tropfwasser geschützt, wenn es bis zu 15° aus seiner Normalposition geneigt wird.

IP23

Ein Produkt mit der Schutzart IP23 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 12,5 Millimeter oder mehr geschützt. Es ist ausserdem gegen direktes Sprühwasser aus einem Winkel bis zu 60° gegen die Senkrechte geschützt.

IP24

Ein Produkt mit der Schutzart IP24 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 12,5 Millimeter oder mehr geschützt. Es ist ausserdem gegen allseitiges Spritzwasser geschützt.

IP25

Ein Produkt mit der Schutzart IP25 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 12,5 Millimeter oder mehr geschützt. Es ist ausserdem gegen allseitiges Strahlwasser aus einer Düse (6,3 Millimeter) geschützt.

IP26

Ein Produkt mit der Schutzart IP26 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 12,5 Millimeter oder mehr geschützt. Es ist ausserdem gegen allseitiges starkes Strahlwasser aus einer Düse (12,5 Millimeter) geschützt.

IP27

Ein Produkt mit der Schutzart IP27 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 12,5 Millimeter oder mehr geschützt. Ausserdem bietet es Schutz gegen zeitweiliges Untertauchen in Wasser unter genormten Druck- und Zeitbedingungen (z. B. 1 Meter Tiefe für maximal 30 Minuten bei einem Smartphone).

IP28

Ein Produkt mit der Schutzart IP28 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 12,5 Millimeter oder mehr geschützt. Ausserdem bietet es Schutz gegen dauerndes Untertauchen in Wasser unter genormten Bedingungen, die strenger sind als etwa bei IP27 (standardmässig 1 Meter Tiefe).

IP29

Ein Produkt mit der Schutzart IP29 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 12,5 Millimeter oder mehr geschützt. Es ist ausserdem gegen allseitiges Strahlwasser mit hohem Druck und hoher Temperatur geschützt (Hochdruck- und Dampfstrahlreinigung).

IP30

Ein Produkt mit der Schutzart IP30 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 2,5 Millimeter oder mehr geschützt, jedoch nicht gegen Flüssigkeiten.

IP31

Ein Produkt mit der Schutzart IP31 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 2,5 Millimeter oder mehr geschützt. Es ist ausserdem gegen senkrechtes Tropfwasser geschützt.

IP32

Ein Produkt mit der Schutzart IP32 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 2,5 Millimeter oder mehr geschützt. Es ist ausserdem gegen senkrechtes Tropfwasser geschützt, wenn es bis zu 15° aus seiner Normalposition geneigt wird.

IP33

Ein Produkt mit der Schutzart IP33 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 2,5 Millimeter oder mehr geschützt. Es ist ausserdem gegen direktes Sprühwasser aus einem Winkel bis zu 60° gegen die Senkrechte geschützt.

IP34

Ein Produkt mit der Schutzart IP34 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 2,5 Millimeter oder mehr geschützt. Es ist ausserdem gegen allseitiges Spritzwasser geschützt.

IP35

Ein Produkt mit der Schutzart IP35 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 2,5 Millimeter oder mehr geschützt. Es ist ausserdem gegen allseitiges Strahlwasser aus einer Düse (6,3 Millimeter) geschützt.

IP36

Ein Produkt mit der Schutzart IP36 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 2,5 Millimeter oder mehr geschützt. Es ist ausserdem gegen allseitiges starkes Strahlwasser aus einer Düse (12,5 Millimeter) geschützt.

IP37

Ein Produkt mit der Schutzart IP37 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 2,5 Millimeter oder mehr geschützt. Ausserdem bietet es Schutz gegen zeitweiliges Untertauchen in Wasser unter genormten Druck- und Zeitbedingungen (z. B. 1 Meter Tiefe für maximal 30 Minuten bei einem Smartphone).

IP38

Ein Produkt mit der Schutzart IP38 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 2,5 Millimeter oder mehr geschützt. Ausserdem bietet es Schutz gegen dauerndes Untertauchen in Wasser unter genormten Bedingungen, die strenger sind als etwa bei IP37 (standardmässig 1 Meter Tiefe).

IP39

Ein Produkt mit der Schutzart IP39 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 2,5 Millimeter oder mehr geschützt. Es ist ausserdem gegen allseitiges Strahlwasser mit hohem Druck und hoher Temperatur geschützt (Hochdruck- und Dampfstrahlreinigung).

IP40

Ein Produkt mit der Schutzart IP40 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 1 Millimeter oder mehr geschützt, jedoch nicht gegen Flüssigkeiten.

IP41

Ein Produkt mit der Schutzart IP41 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 1 Millimeter oder mehr geschützt. Es ist ausserdem gegen senkrechtes Tropfwasser geschützt.

IP42

Ein Produkt mit der Schutzart IP42 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 1 Millimeter oder mehr geschützt. Es ist ausserdem gegen senkrechtes Tropfwasser geschützt, wenn es bis zu 15° aus seiner Normalposition geneigt wird.

IP43

Ein Produkt mit der Schutzart IP43 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 1 Millimeter oder mehr geschützt. Es ist ausserdem gegen direktes Sprühwasser aus einem Winkel bis zu 60° gegen die Senkrechte geschützt.

IP44

Ein Produkt mit der Schutzart IP44 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 1 Millimeter oder mehr geschützt. Es ist ausserdem gegen allseitiges Spritzwasser geschützt.

IP45

Ein Produkt mit der Schutzart IP45 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 1 Millimeter oder mehr geschützt. Es ist ausserdem gegen allseitiges Strahlwasser aus einer Düse (6,3 Millimeter) geschützt.

IP46

Ein Produkt mit der Schutzart IP46 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 1 Millimeter oder mehr geschützt. Es ist ausserdem gegen allseitiges starkes Strahlwasser aus einer Düse (12,5 Millimeter) geschützt.

IP47

Ein Produkt mit der Schutzart IP47 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 1 Millimeter oder mehr geschützt. Ausserdem bietet es Schutz gegen zeitweiliges Untertauchen in Wasser unter genormten Druck- und Zeitbedingungen (z. B. 1 Meter Tiefe für maximal 30 Minuten bei einem Smartphone).

IP48

Ein Produkt mit der Schutzart IP48 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 1 Millimeter oder mehr geschützt. Ausserdem bietet es Schutz gegen dauerndes Untertauchen in Wasser unter genormten Bedingungen, die strenger sind als etwa bei IP47 (standardmässig 1 Meter Tiefe).

IP49

Ein Produkt mit der Schutzart IP49 ist gegen das Eindringen fester Fremdkörper mit einem Durchmesser von 1 Millimeter oder mehr geschützt. Es ist ausserdem gegen allseitiges Strahlwasser mit hohem Druck und hoher Temperatur geschützt (Hochdruck- und Dampfstrahlreinigung).

IP50

Ein Produkt mit der Schutzart IP50 ist staubgeschützt. Es ist gegen Staubmengen geschützt, die den Betrieb des Produkts beeinträchtigen könnten. Das Produkt ist vollständig gegen das Eindringen fester Fremdkörper geschützt, jedoch nicht gegen Flüssigkeiten.

IP51

Ein Produkt mit der Schutzart IP51 ist staubgeschützt. Es ist gegen Staubmengen geschützt, die den Betrieb des Produkts beeinträchtigen könnten. Das Produkt ist vollständig gegen das Eindringen fester Fremdkörper geschützt. Es ist ausserdem gegen senkrechtes Tropfwasser geschützt.

IP52

Ein Produkt mit der Schutzart IP52 ist staubgeschützt. Es ist gegen Staubmengen geschützt, die den Betrieb des Produkts beeinträchtigen könnten. Das Produkt ist vollständig gegen das Eindringen fester Fremdkörper geschützt. Es ist ausserdem gegen senkrechtes Tropfwasser geschützt, wenn es bis zu 15° aus seiner Normalposition geneigt wird.

IP53

Ein Produkt mit der Schutzart IP53 ist staubgeschützt. Es ist gegen Staubmengen geschützt, die den Betrieb des Produkts beeinträchtigen könnten. Das Produkt ist vollständig gegen das Eindringen fester Fremdkörper geschützt. Es ist ausserdem gegen direktes Sprühwasser aus einem Winkel bis zu 60° gegen die Senkrechte geschützt.

IP54

Ein Produkt mit der Schutzart IP54 ist staubgeschützt. Es ist gegen Staubmengen geschützt, die den Betrieb des Produkts beeinträchtigen könnten. Das Produkt ist vollständig gegen das Eindringen fester Fremdkörper geschützt. Es ist ausserdem gegen allseitiges Spritzwasser geschützt.

IP55

Ein Produkt mit der Schutzart IP55 ist staubgeschützt. Es ist gegen Staubmengen geschützt, die den Betrieb des Produkts beeinträchtigen könnten. Das Produkt ist vollständig gegen das Eindringen fester Fremdkörper geschützt. Es ist ausserdem gegen allseitiges Strahlwasser aus einer Düse (6,3 Millimeter) geschützt.

IP56

Ein Produkt mit der Schutzart IP56 ist staubgeschützt. Es ist gegen Staubmengen geschützt, die den Betrieb des Produkts beeinträchtigen könnten. Das Produkt ist vollständig gegen das Eindringen fester Fremdkörper geschützt. Es ist ausserdem gegen allseitiges starkes Strahlwasser aus einer Düse (12,5 Millimeter) geschützt.

IP57

Ein Produkt mit der Schutzart IP57 ist staubgeschützt. Es ist gegen Staubmengen geschützt, die den Betrieb des Produkts beeinträchtigen könnten. Das Produkt ist vollständig gegen das Eindringen fester Fremdkörper geschützt. Ausserdem bietet es Schutz gegen zeitweiliges Untertauchen in Wasser unter genormten Druck- und Zeitbedingungen (z. B. 1 Meter Tiefe für maximal 30 Minuten bei einem Smartphone).

IP58

Ein Produkt mit der Schutzart IP58 ist staubgeschützt. Es ist gegen Staubmengen geschützt, die den Betrieb des Produkts beeinträchtigen könnten. Das Produkt ist vollständig gegen das Eindringen fester Fremdkörper geschützt. Ausserdem bietet es Schutz gegen dauerndes Untertauchen in Wasser unter genormten Bedingungen, die strenger sind als etwa bei IP57 (standardmässig 1 Meter Tiefe).

IP59

Ein Produkt mit der Schutzart IP59 ist staubgeschützt. Es ist gegen Staubmengen geschützt, die den Betrieb des Produkts beeinträchtigen könnten. Das Produkt ist vollständig gegen das Eindringen fester Fremdkörper geschützt. Es ist ausserdem gegen allseitiges Strahlwasser mit hohem Druck und hoher Temperatur geschützt (Hochdruck- und Dampfstrahlreinigung).

IP60

Ein Produkt mit der Schutzart IP60 ist vollständig staubdicht und vollständig gegen das Eindringen fester Fremdkörper geschützt, jedoch nicht gegen Flüssigkeiten.

IP61

Ein Produkt mit der Schutzart IP61 ist staubdicht und vollständig gegen das Eindringen fester Fremdkörper geschützt. Es ist ausserdem gegen senkrechtes Tropfwasser geschützt.

IP62

Ein Produkt mit der Schutzart IP62 ist staubdicht und vollständig gegen das Eindringen fester Fremdkörper geschützt. Es ist ausserdem gegen senkrechtes Tropfwasser geschützt, wenn es bis zu 15° aus seiner Normalposition geneigt wird.

IP63

Ein Produkt mit der Schutzart IP63 ist staubdicht und vollständig gegen das Eindringen fester Fremdkörper geschützt. Es ist ausserdem gegen direktes Sprühwasser aus einem Winkel bis zu 60° gegen die Senkrechte geschützt.

IP64

Ein Produkt mit der Schutzart IP64 ist staubdicht und vollständig gegen das Eindringen fester Fremdkörper geschützt. Es ist ausserdem gegen allseitiges Spritzwasser geschützt.

IP65

Ein Produkt mit der Schutzart IP65 ist staubdicht und vollständig gegen das Eindringen fester Fremdkörper geschützt. Es ist ausserdem gegen allseitiges Strahlwasser aus einer Düse (6,3 Millimeter) geschützt.

IP66

Ein Produkt mit der Schutzart IP66 ist staubdicht und vollständig gegen das Eindringen fester Fremdkörper geschützt. Es ist ausserdem gegen allseitiges starkes Strahlwasser aus einer Düse (12,5 Millimeter) geschützt.

IP67

Ein Produkt mit der Schutzart IP67 ist staubdicht und vollständig gegen das Eindringen fester Fremdkörper geschützt. Ausserdem bietet es Schutz gegen zeitweiliges Untertauchen in Wasser unter genormten Druck- und Zeitbedingungen (z. B. 1 Meter Tiefe für maximal 30 Minuten bei einem Smartphone).

IP68

Ein Produkt mit der Schutzart IP68 ist staubdicht und vollständig gegen das Eindringen fester Fremdkörper geschützt. Ausserdem bietet es Schutz gegen dauerndes Untertauchen in Wasser unter genormten Bedingungen, die strenger sind als etwa bei IP67 (standardmässig 1 Meter Tiefe).

IP69

Ein Produkt mit der Schutzart IP69 ist staubdicht und vollständig gegen das Eindringen fester Fremdkörper geschützt. Es ist ausserdem gegen allseitiges Strahlwasser mit hohem Druck und hoher Temperatur geschützt (Hochdruck- und Dampfstrahlreinigung).
